برد رله چیست
رله در تعریف قدیمی، نوعی کلید الکتریکی – مکانیکی سریع است که با عبور جریان از یک سیم‌پیچ بنام بوبین، میدان مغناطیسی ایجاد می‌گردد و باعث تحریک تیغه‌های مکانیکی می‌شود. SSR یا رله‌های حالت جامد فاقد بخش مکانیکی بوده و اجزای متحرکی ندارند. رله‌ها این امکان را فراهم می‌سازند که توسط یک سیگنال کنترلی ضعیف (جریان الکتریکی بسیار کم) بتوان تجهیزاتی با جریان بالا را راه‌اندازی و کنترل نمود. کنتاکتورها از لحاظ ساختمان فیزیکی و عملکردی کاملاً مشابه رله عمل می‌کنند تفاوت عمده رله و کنتاکتور در این است که رله در مدار فرمان استفاده می‌شود و کنتاکتور در مدار قدرت یا به عبارت دیگر رله‌ها برای حفاظت و تقویت جریان خروجی تجهیزات کنترلی مانند PLC و … استفاده می‌شود و کنتاکتور برای تقویت سیگنال خروجی رله در کنترل تجهیزات قدرت اعم از الکتروموتورها، بانک‌های خازنی، مدارات روشنایی، گرم‌کن‌های الکتریکی و … استفاده می‌شود، ازاین‌رو می‌توان رله را یک مدار واسط نیز نامید.
رله و کلید
حال این سؤال پیش می‌آید که تفاوت رله و کلید در چیست؟
طبق تعریفی که در بالا نیز ارائه گردید، رله همان کلید است، با این تفاوت که کلید را نمی‌توان از راه دور کنترل کرد یا از آن به‌عنوان یک کنترل‌کننده هوشمند استفاده کرد، پس می‌توان رله را کلید هوشمند نیز نامید که علاوه بر داشتن ساختار اصلی یک کلید، ویژگی‌ها و امکانات بیشتری نیز داراست.
اجزای تشکیل‌دهنده رله‌های مکانیکی
این قطعه الکترومکانیکی از ۴ جز اصلی به شرح زیر تشکیل شده است
- بوبین (سیم‌پیچ ) ورودی: بوبین، سیم‌پیچ یا کویل ورودی برای عملکرد بوبین نیاز به اتصال دوسر تغذیه ( + و -) به دوسر آن می‌باشد.
- تیغه مشترک – COM: به این پایه سیگنال مشترک ( فاز در سیستم تکفاز و سر + تغذیه در سیستم DC) متصل می‌شود.
- تیغه باز (NO-Normal Open): این تیغه در حالت عادی باز است و با تحریک بوبین(ولتاژ دار شدن بوبین) بسته می‌شود.درصورتی‌که بخواهیم با تحریک ورودی، خروجی عمل نماید( اتصال تیغه COM به NO)، مصرف‌کننده را به این تیغه وصل می‌کنیم.
- تیغه بسته (NC-Normal Close): این تیغه در حالت عادی بسته ( متصل به COM ) می‌باشد و درصورتی‌که بخواهیم با تحریک ورودی، خروجی قطع شود، مصرف‌کننده را به این تیغه وصل می‌کنیم لازم به ذکر است که برخی از مدل‌های رله فاقد تیغه NC هستند و تنها COM و NO دارند.
کاربرد رله‌ها
دو کاربرد اصلی رله‌ها عبارت‌اند از
- ایزوله الکتریکی بین قسمت کنترل و بار
- افزایش توان خروجی (تقویت توان خروجی بخش کنترلی)
- مهم‌ترین کاربرد در افزایش توان خروجی‌های PLC و دیگر تجهیزات درونی تابلو برق و تابلوهای آسانسور می‌باشد
توجه رله یک قطعه جهت استفاده در مدار فرمان می‌باشد و برای مصارف قدرتی حتماً باید از کنتاکتور استفاده نمود.
اتصال به مدار کنترلی
فرمان با یک: در این سیم بندی یکی از سرهای بوبین به سر منفی تغذیه وصل می‌گردد و سر دیگر آن به خروجی مدار کنترلی ( PLC , …) در این حالت با فعال شدن خروجی، رله فعال می‌گردد.
فرمان با صفر: در این سیم بندی یکی از سرهای بوبین به سر مثبت تغذیه وصل می‌گردد و سر دیگر آن به خروجی مدار کنترلی ( PLC , …) که در این حالت با صفر شدن خروجی رله فعال می‌گردد.
اتصال به مدار فرمان
همان‌طور که عنوان گردید، رله‌ها مانند کلیدهای الکتریکی هستند، بنابراین مانند یک کلید نیز در مدار قرار می‌گیرند چنانچه سیم بندی انجام گیرد، با تحریک رله، مدار فرمان روشن می‌شود می‌توان با اتصال مدار فرمان به تیغه NC عکس عملکرد را دریافت نمود.

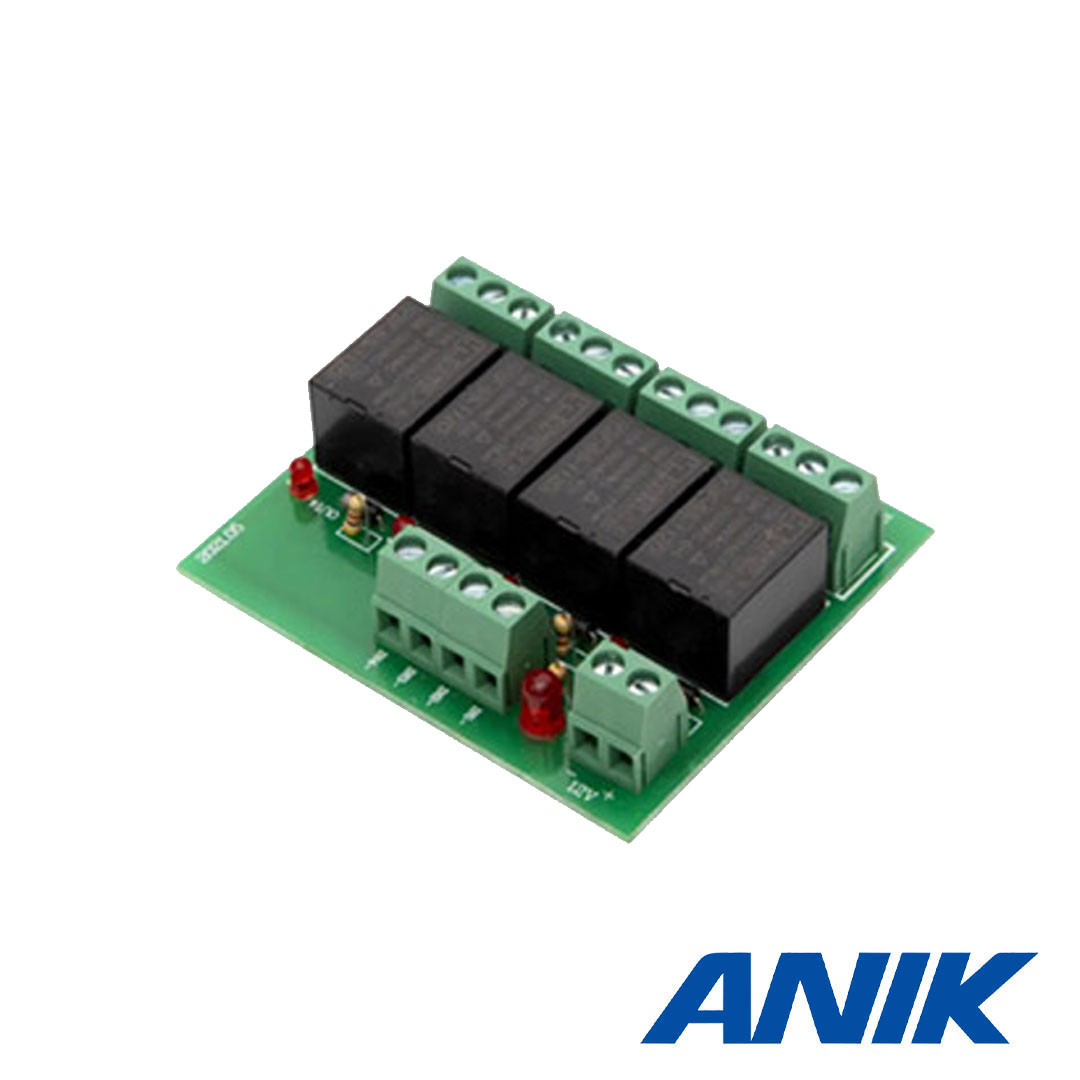

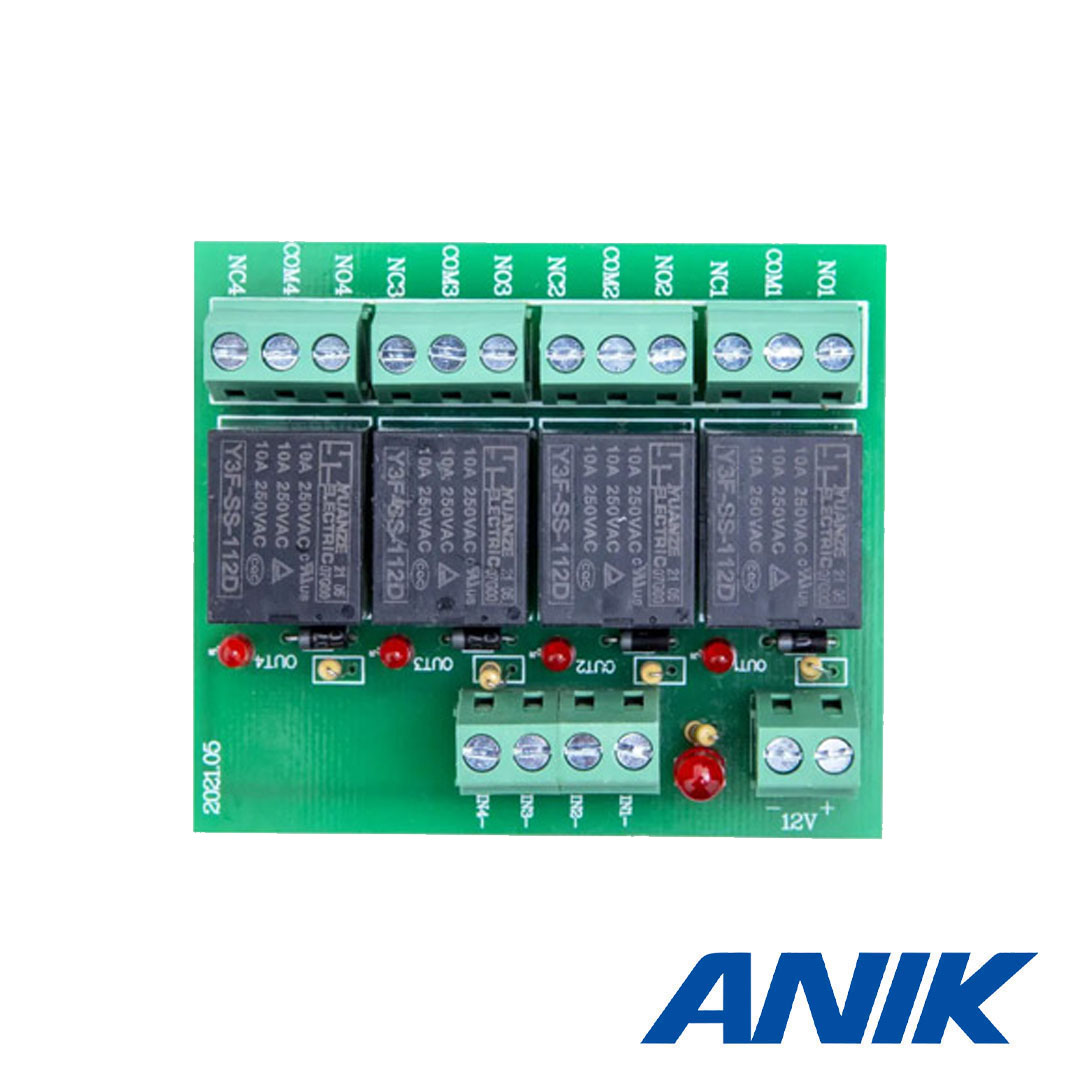

مشخصات فنی برد 4 رله
- جهت قراردادن در خروجی‌های دستگاه برای کنترل وسایل برقی
- با این وسیله شما می‌توانید از خروجی‌های دستگاه دزدگیر جهت کنترل لوازم برقی استفاده نمایید
